ABC instalacji elektrycznej: jak układać przewody?

Pierwszym etapem powstawania domowej instalacji elektrycznej jest wykonanie projektu. Projektant przygotowuje go, opierając się na obowiązujących normach, dobrych praktykach i potrzebach inwestora. Nawet jednak najlepszy projekt instalacji elektrycznej gwarantuje sukces tylko pod warunkiem profesjonalnego wykonawstwa. Brak doświadczenia, nadmierna rutyna, niedokładność, pośpiech czy chęć zaoszczędzenia na materiałach może doprowadzić do wadliwego funkcjonowania instalacji, a nawet jej uszkodzenia, i w efekcie - potrzeby jej wymiany. Aby uniknąć ryzyka, zadbaj o spełnienie kilku podstawowych zasad.

W instalacjach domowych tradycyjnie stosowano przewody miedziane o przekrojach 3x1,5 mm2 do zasilania oświetlenia oraz 3x2,5 mm2 do zasilania gniazd wtyczkowych. Obecnie wykorzystuje się coraz większą liczbę odbiorników elektrycznych o stosunkowo dużej mocy, dlatego takie rozwiązania są często niewystarczające. Przekrój przewodu powinien być za każdym razem dopasowywany do przewidywanego obciążenia instalacji. Stosowanie przewodów o zbyt małych przekrojach skutkuje nadmiernymi obciążeniami instalacji elektrycznej i wyłączeniem zasilania, a w połączeniu ze zbyt „dużym” bezpiecznikiem może doprowadzić nawet do cieplnego uszkodzenia izolacji przewodów.

Odbiorniki o dużej mocy (kotły grzewcze czy elektryczne płyty indukcyjne) wymagają przewodów o większych przekrojach, np. 4 mm2. Warto stosować przewody na napięcie 750 V, które mają grubszą izolację oraz powłokę, co powoduje, że są bardziej odporne na uszkodzenia oraz cechują się lepszymi właściwościami elektrycznymi. Często spotykanym błędem wykonawczym jest również stosowanie przewodów YDY na zewnątrz budynku.

- Przewody o oznaczeniach takich jak YDYp czy YDYt są przeznaczone tylko do układania wewnątrz pomieszczeń, natomiast nie nadają się do instalowania na zewnątrz budynku – w gruncie czy w miejscach wystawionych na promieniowanie UV. Do budowy oprzewodowania znajdującego się na zewnątrz budynku należy stosować kable YKY, których konstrukcja i parametry są dostosowane do takich warunków pracy – mówi Mirosław Lazarek z firmy nkt cables.

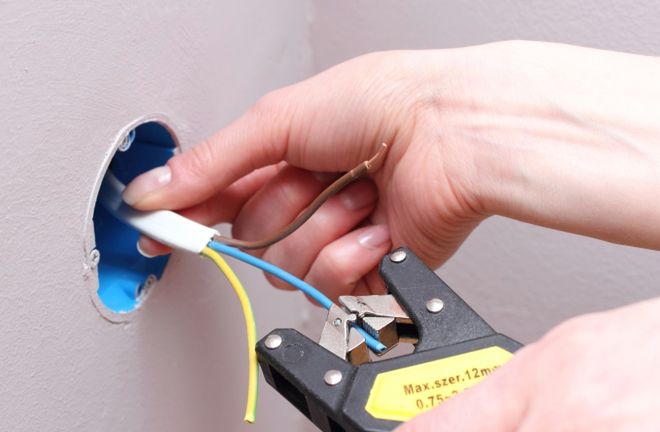

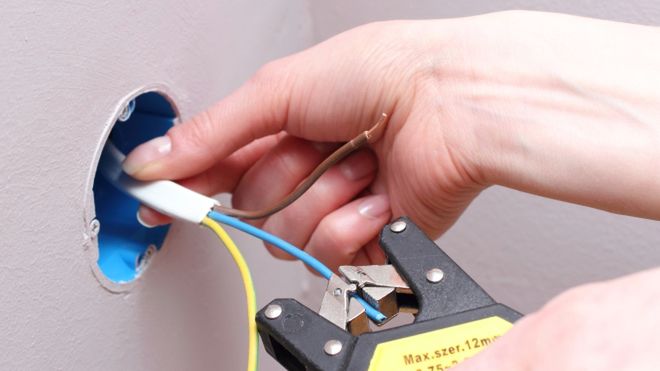

Przewody elektryczne w pomieszczeniach należy układać starannie i przy zachowaniu obowiązujących zasad. Tymczasem często już na etapie ich obróbki dochodzi do uszkodzenia izolacji żył roboczych – fazowej lub neutralnej, co w późniejszym czasie prowadzi do powstawania zwarć i awarii instalacji. Jednym z praktycznych sposobów na eliminację takiego ryzyka jest przecinanie opony wzdłuż żółto-zielonej żyły roboczej.

Do uszkodzenia powłoki może dojść również przy przeprowadzaniu przewodów przez ściany, dlatego bezpieczniejszym rozwiązaniem jest układanie instalacji w rurkach ochronnych. Zaletą takiego rozwiązania jest również fakt, że w razie potrzeby jej wymiany nie wymaga to skuwania ścian. Natomiast w przypadku umieszczania przewodów bezpośrednio w tynku należy bezwzględnie pokryć je przynajmniej 5-milimetrową warstwą tynku. Zbyt płytkie ich ułożenie może w praktyce skutkować pojawianiem się ciemnych cieni wzdłuż trasy instalacji.

Przewody należy prowadzić wzdłuż linii prostych, równolegle do sufitu, ościeżnic i podłóg. Nie powinno się ich układać pod kątem, gdyż trudniej jest zorientować się w przebiegu instalacji w sytuacji nawiercania otworów w ścianach. Trzeba przy tym zachować odpowiednie odległości. Łączniki powinny się znaleźć na wysokości 105 cm od podłogi, natomiast gniazda w pokojach – 30 cm od podłogi, a w kuchniach na wysokości 115 cm, licząc od podłogi. Zachowanie tych zasad i stosowanie materiałów wysokiej jakości pozwoli stworzyć bezpieczną i bezawaryjną instalację elektryczną.
